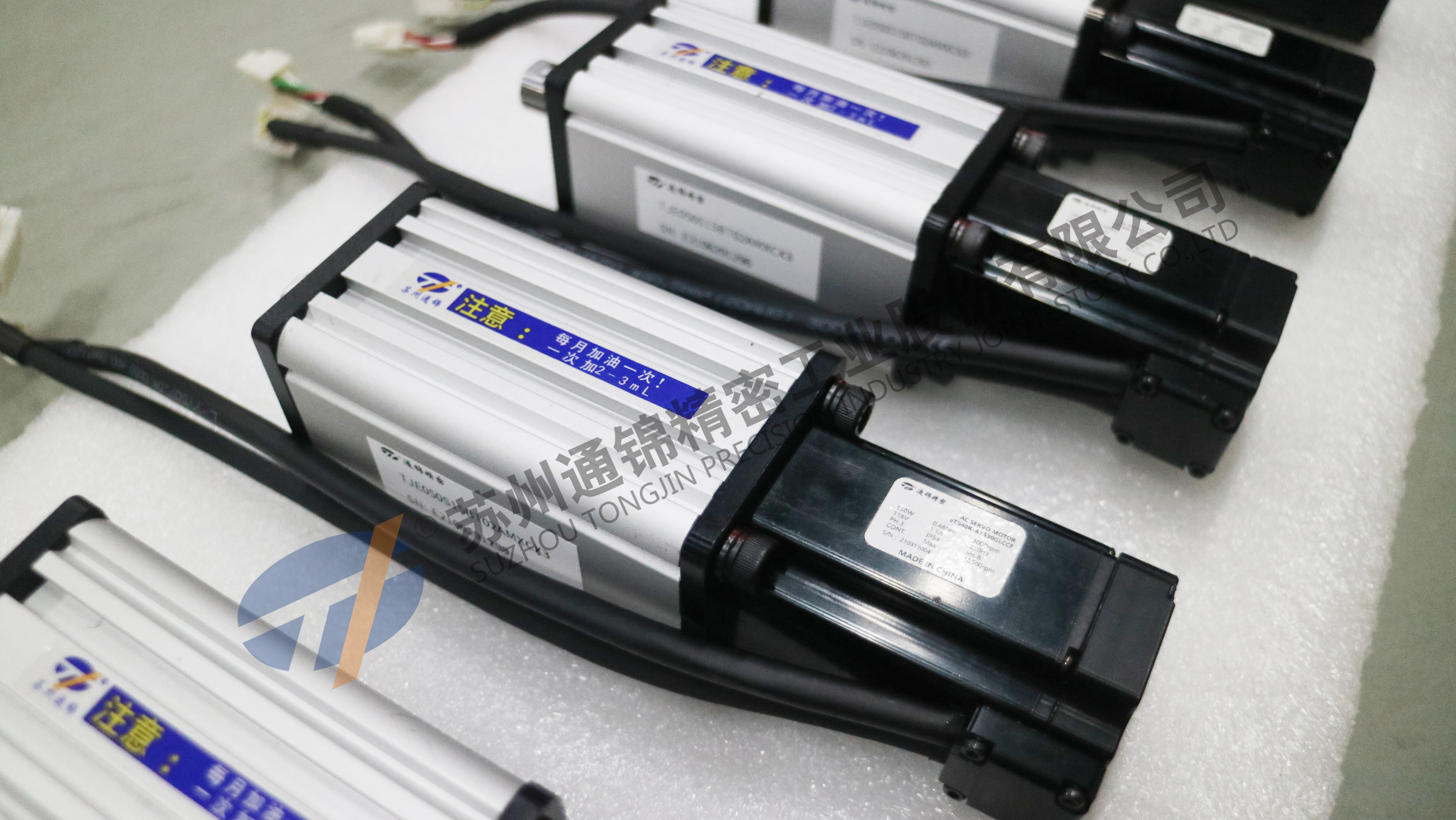

220В компактная структура микросервоэлектрический цилиндр для регулирования высоты сиденья

  • 220V Compact Structure Micro Servo Electric Cylinder For Seat Height Adjustment
Место происхождения Китай
Фирменное наименование TJ
Сертификация ISO9001:2008,CE
Номер модели TJE040
Количество мин заказа ПК 1
Цена negotiable
Упаковывая детали внешняя упаковка: коробка или не деревянная коробка; упаковка валика: Пена EPE
Время доставки 3-4 недель
Условия оплаты T/T, оплата 30% заранее, 70% перед доставкой
Поставка способности 800 ПК в месяц

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Материал Алюминий Цвет стандарт: blue&silvery военно-морского флота, другие можно подгонять
СТРЕД до 200 мм/с Повторяемость ± 0,01 мм
Инсульт 50 ~ 200 мм сила выхода до 0,65 КН
тип соединения мотора линейный/параллель внутреннее анти--вращение С/снаружи
Свинцовый свинец 4 мм тип соединения нагрузки Настраиваемый
Выделить

Компактная структура Сервоэлектрический цилиндр

,

Сервоэлектрический цилиндр 220 В
Оставьте сообщение
Характер продукции



220В компактная структура микросервоэлектрический цилиндр для регулирования высоты сиденья

1Принцип работы

Электрический цилиндр представляет собой линейное движение, которое преобразует вращающееся движение двигателя в толкательный стержень через вращающееся движение винта и пары винтов.


Используя свойства управления сервомотором с закрытым контуром, можно удобно контролировать точность тяги, скорости и положения,и программа может быть реализована с помощью современной технологии управления движением, технологию цифрового управления и технологию автобуса (сети).Он может реализовать точность управления движением, что цилиндр и гидравлический цилиндр привода не может реализовать.

2. Определение модели продукта



Пример: TJE075 S100 В. R 05 А. М В 2 P11 О/С N/P



No серии TJE075



TJE040:44×44 мм

TJE065:64×64 мм

TJE075:75×75 мм

TJE095:93×93 мм

TJE110:111×111 мм

TJE135:134×134 мм

S100 Эффективный удар



TJE040:50-200 мм

TJE065:50-250 мм

TJE075:50-600 мм

TJE095:50-800 мм

TJE110:50-1000 мм

TJE135:50-1200 мм

B √ Тип винта



A: Acme винт

B: Шаровой винт

C:Шруб на роликах

R­Противоротация



R: С

T: без ((TJE040 всегда без этой функции)

05Свинцовый свинец



TJE040:4 мм

TJE065:4, 5, 10, 16,20 мм

TJE075:4, 5, 10, 20, 40 мм

TJE095:4, 5, 6, 8, 10, 25 мм

TJE110:5, 6, 8, 10, 20, 32 мм

TJE135:10, 20, 50 мм

A √ Тип установки двигателя


А:Линейка

B: Параллельно

M √ Тип установки цилиндра



M1:Двойная боковая установка

M2:Подставка для боковых поворотных механизмов

M3:Установка переднего фланца

M4:Установка заднего фланца

M5:Задняя клавиатура

M6:Установка заднего вала

MX:Конфигурация

C √ Тип подключения нагрузки



C1:Мужчина

C2:Женщина

C3:У-штурвал

C4:Завеса головки шара

CX: на заказ

2 ∆ Количество ограничительных переключателей



(по умолчанию обычно открыт переключатель NPN)

О/С/Лимитные переключатели



O: Обычно открыто

C: Обычно близко

N/P Тип датчика



N:NPN

П: ПНП


Решетка линейки + датчик силы

Датчик силы:1 4-20mA

2 0-10 В

Линейка решетки:1 TTL 24V

2 RS422 ((5V разница)

Если часть отсутствует, это означает отсутствие линейки решетки или датчика силы.

P01:Только с линейкой решетки TTL ((24V)
P02:Только с линейкой решетки RS422 ((5V разница)

P10:Только с линейкой решетки 4-20mA
P20:Только с линейкой решетки 0-10В
P11:Сенсор силы 4-20mA, линейка решеткиTTL ((24V)
P12:Сенсор силы 4-20mA, линейка решетки RS422 ((5V разница)
P21:Сенсор силы 0-10V,регуляр решеткиTTL ((24V)
P22:Сенсор силы 0-10В, линейка решеткиRS422 ((Различие 5В)





Марка:

1) Чтобы обеспечить эффективный ход, оба конца должны быть зарезервированы на 5 мм.

2) Датчик не мог быть установлен на одной стороне двигателя при параллельной установке.



2. электрический сервоцилиндр привода крутящий момент и

таблица выбора мощности

Подключение двигателя Параллельно (направление ремня)
Соотношение уменьшения 1 1.5 3 5
Свинцовый свинец [мм] 4
Мощность двигателя [КВт] 01 0.15 0.1 0.15 0.1 0.15 0.1 0.15
Номинальный крутящий момент двигателя [N.M] 0.32 0.48 0.32 0.48 0.32 0.48 0.32 0.48
Номинальная скорость двигателя [r/min] 3000 3000 3000 3000 3000 3000 3000 3000
Номинальная сила цилиндра [КН] 0.45 0.65 0.65 0.65 0.65 0.65 0.65 0.65
Максимальная сила цилиндра [КН] 0.65
Скорость цилиндра [мм/с] 0-200 0-130 0-65 0-40



Таблица выбора крутящего момента и мощности электрического сервоцилиндрового привода серии TJE040
Подключение двигателя Линейный (с прямым приводом сцепления)
Соотношение уменьшения 1 1.5 3 5
Свинцовый свинец [мм] 4
Мощность двигателя [КВт] 01 0.15 0.1 0.15 0.1 0.15 0.1 0.15
Номинальный крутящий момент двигателя [N.M] 0.32 0.48 0.32 0.48 0.32 0.48 0.32 0.48
Номинальная скорость двигателя [r/min] 3000 3000 3000 3000 3000 3000 3000 3000
Номинальная сила цилиндра [КН] 0.45 0.65 0.65 0.65 0.65 0.65 0.65 0.65
Максимальная сила цилиндра [КН] 0.65
Скорость цилиндра [мм/с] 0-200 0-130 0-65 0-40



3. Приложения



★ Военное оборудование:радар, ракетный установщик, подвижная платформа бронированного транспортного средства, специальное оборудование и другое военное оборудование и люк самолета,открытие, регулирование высоты сиденья, система отслеживания оружия,актуатор,экспериментальная подъемная поддержка, танковая артиллерия высокого и низкого направления действия регулирование, толчок ракетного топлива, открытие двери печи и т.д.



★ Специальное оборудование:производственная линия промышленной автоматизации, сборочная линия, логистическая передача, подъемная платформа, управление смещением, управление клапанами, координатный манипулятор,механическое оборудование CT нож Кама, пищевая и фармацевтическая промышленность, станки с ЧПУ, упаковочные машины промышленности, автомобильный электронный пресс, текстильное оборудование, намотка, индексация, управление положением штампов, зажим, бурение,позиционирование.



★ Экспериментальное оборудование: симуляционная платформа, испытательная площадка, волновая машина, испытательное оборудование и т.д.



Этот тип особенно подходит для:

Продовольственная промышленность (в сравнении сГидравлический цилиндр и пневматический цилиндр.).



4Почему вы выбрали нас?





1- компактная структура и небольшие габариты.
2Высокая жесткость, низкая инертность и быстрая реакция.
3Высокая надежность и длительный срок службы.
4.Энергосбережение и меньше шума.
5Удобная сборка и эксплуатация, простое обслуживание.
6Один год гарантии качества, пожизненное обслуживание.
