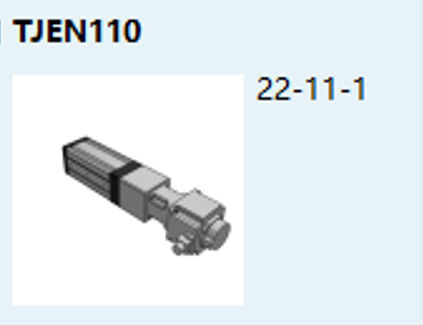

TJEN110 Линейный / Свертывающийся программируемый электрический цилиндр
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | TJ |
| Сертификация | ISO14001:2015,CE |
| Номер модели | TJEN110 |
| Количество мин заказа | 1 шт. |
| Цена | negotiable |
| Упаковывая детали | Внешняя упаковка: картонная или не деревянная коробка; подушечная упаковка: пена EPE |
| Время доставки | 3-4 недели |
| Условия оплаты | T/T, оплата 30% заранее, 70% перед доставкой |
| Поставка способности | 800 ПК в месяц |
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя | TJEN110 | Цвет | стандарт: blue&silvery военно-морского флота, другие можно подгонять |
|---|---|---|---|
| Скорость | до 300 мм/с | Повторяемость | ± 0,01 мм |
| Инсульт | 50 ~ 3000 мм | сила выхода | до 100KN |
| тип соединения мотора | линейный/параллель | внутреннее анти--вращение | С/снаружи |
| Свинцовый свинец | 10,20 мм | тип соединения нагрузки | мужской, женщина, U-болт, шарнир щариковой головки и подгонянный |
| Выделить | Foldback Программируемый электрический цилиндр,TJEN110 Программируемый электрический баллон,Линейный программируемый электрический баллон |
||
Характер продукции
1.ОперрациональныйППринцип
Наименование изделия Сервоэлектрический цилиндр, модель No TJEN110
Производитель TONGJIN PRECISION Цвет изделия, как показано
Тип продукта Ручное/автоматическое Настраивать или нет Настраиваемое
2. Определение модели продукта
Пример:TJER220 S800 В. R 05 А. М В 20 05 0 P11 О/С N/P
|
TJER220—Серия No.
TJER190 TJER220 TJER250 |
S800 ¢Эффективный удар
TJER160:50 ~ 1500 мм TJER190:50~2000 мм TJER220:50 ~ 2500 мм TJER250:50~3000 мм |
B ̇Тип винта
B: Шаровой винт C:Шруб на роликах |
|
R ̇Антиротация
T: без |
05—Свинцовый свинец TJER190:10,20 мм TJER220:10,20 мм TJER250:10,20 мм |
А ЬТип установки двигателя B: Параллельно |
|
М—Тип установки цилиндра
M1:Двойная боковая установка M2:Подставка для боковых поворотных механизмов M3:Установка переднего фланца M4:Установка заднего фланца M5:Задняя клавиатура M6:Установка заднего вала MX:Конфигурация
|
В¢грузкаВОтношениеТип
C1:Мужчина C2:Женщина C3:У-штурвал C4:Завеса головки шара CX: на заказ |
20—Сила
01100 Вт 02200 Вт. 04400 Вт 08:750 Вт 101000 Вт 202000 Вт 30: 3000 Вт |
|
05 ¢Соотношение уменьшения
05Пять к одному. 10Десять к одному. 20Двадцать к одному. |
2—NumberОfЛподражатьSведьмы
(по умолчанию обычно открыт переключатель NPN) |
О/С—Предельные переключатели
O: Обычно открыто C: Обычно близко
|
|
N/P—Тип датчика
N:NPN П: ПНП |
Марка:
1Чтобы обеспечить эффективный ход, два конца должны быть зарезервированы на 5 мм.
2Датчик не может быть установлен на одной стороне двигателя, если двигатель установлен параллельно.
3. Электрический сервоцилиндровой приводной момент
| Спецификация винта | 4005 | |||||
|
Стандартная номинальная мощность двигателя KW |
1 | 1.5 | ||||
|
Номинальный крутящий момент двигателя N·m |
3.18 | 4.9 | ||||
|
Номинальная скорость двигателя r/min |
3000 | 3000 | ||||
| Коэффициент уменьшения | 3 | 5 | 3 | |||
|
Стандартная номинальная тяга двигателя kN |
10.78 | 17.97 | 16.62 | |||
|
Стандартная номинальная скорость двигателя в мм/с |
83 | 50 | 83 | |||
|
Точность повторного позиционирования в мм |
±0,01/±0.02 | |||||
|
Максимальное эффективное движение в мм |
1200 | |||||
|
Максимальная тяга нагрузки kN |
40 | |||||
|
Максимальная скорость расширения мм/с |
1000 | |||||
|
Магнитный переключатель |
AL-39DF-02 |
2M Двухпроводный тип без контакта тип нормальный |
||||
| AL-39DFB-02 |
2M Двухпроводный тип без контактного типа |
|||||
| Спецификация винта | 4010 | |||||||||||||||||||
|
Стандартная номинальная мощность двигателя KW |
1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | |||||||||||||
|
Номинальный крутящий момент двигателя N·m |
3.18 | 4.9 | 6.36 | 7.96 | 9.8 | 12.6 | 15.8 | |||||||||||||
|
Номинальная скорость двигателя r/min |
3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |||||||||||||
| Коэффициент уменьшения | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 |
|
Стандартная номинальная тяга двигателя kN |
5.39 | 8.99 | 18 | 8.31 | 13.9 | 27.7 | 10.8 | 18 | 30 | 13.5 | 22.5 | 30 | 16.6 | 27.7 | 30 | 21.4 | 30 | 30 | 27 | 30 |
|
Стандартная номинальная скорость двигателя в мм/с |
167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 |
|
Точность повторного позиционирования в мм |
±0,01/±0.02 | |||||||||||||||||||
|
Максимальное эффективное движение в мм |
1200 | |||||||||||||||||||
|
Максимальная тяга нагрузки kN |
40 | |||||||||||||||||||
|
Максимальная скорость расширения мм/с |
1000 | |||||||||||||||||||
|
Магнитный переключатель |
AL-39DF-02 |
2M Двухпроводный тип без контакта тип нормальный |
||||||||||||||||||
| AL-39DFB-02 |
2M Двухпроводный тип без контактного типа |
|||||||||||||||||||
4. Приложения
Области применения Военное оборудование, экспериментальное и рекреационное оборудование, пищевые и медицинские машины и оборудование и другое производственное оборудование.
(1) Военное оборудование:радар, ракетный установщик, подвижная платформа бронированных транспортных средств, специальное оборудование и другое военное оборудование для военных кораблей и самолетов, люк,открытие, регулирование высоты сиденья, система отслеживания оружия,актуатор,экспериментальная подъемная поддержка, танковая артиллерия, регулирование высокого и низкого направления действия, толчок ракетного топлива, открытие двери печи и т.д.
(2) Специальное оборудование:производственная линия промышленной автоматизации, сборочная линия, логистическая передача, подъемная платформа, диспетчер, диспетчер клапанов, манипулятор координат,механическое оборудование CT нож Кама, пищевая и фармацевтическая промышленность, станки с ЧПУ, упаковочные машины промышленности, автомобильный электронный пресс, текстильное оборудование, намотка, индексация, управление положением штампов, зажим, бурение,позиционирование.
(3) Экспериментальное оборудование: симуляционная платформа, испытательная площадка, волновая машина, испытательное оборудование и т.д.
Этот тип особенно подходит для:
Сервопрессы, производственная линия сборки двигателей и вы также можете купить наше программное обеспечение сервопрессов вместе.
5Почему вы выбрали нас?
1Компактная структура и небольшие габариты.
2Высокая жесткость, низкая инертность и быстрая реакция.
3Высокая надежность и длительный срок службы.
4. экономия энергии и меньше шума.
5Удобная сборка и эксплуатация, простое обслуживание.
6Один год гарантии качества, пожизненное обслуживание.
