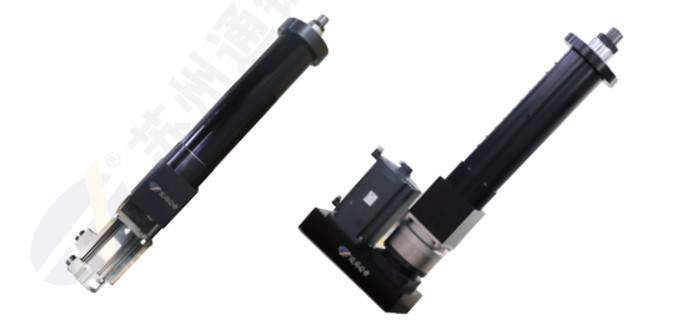

TJER380 Линейный / Foldback Точный электрический цилиндр

  • TJER380 Linear / Foldback Precision electric cylinder
  • TJER380 Linear / Foldback Precision electric cylinder
Место происхождения Китай
Фирменное наименование TJ
Сертификация ISO9001:2015,CE
Номер модели TJER380
Количество мин заказа 1 шт.
Цена negotiable
Упаковывая детали Внешняя упаковка: картонная или не деревянная коробка; подушечная упаковка: пена EPE
Время доставки 3-4 недели
Условия оплаты T/T, оплата 30% заранее, 70% перед доставкой
Поставка способности 800 ПК в месяц

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Имя TJER380 Материал Алюминий
Цвет стандарт: blue&silvery военно-морского флота, другие можно подгонять Скорость до 300 мм/с
Повторяемость ± 0,01 мм Инсульт 50 ~ 3000 мм
сила выхода до 100KN тип соединения мотора линейный/параллель
внутреннее анти--вращение С/снаружи Свинцовый свинец 10,20 мм
тип соединения нагрузки мужской, женщина, U-болт, шарнир щариковой головки и подгонянный
Выделить

Электрический цилиндр линейной точности

,

Foldback Прецизионный электрический цилиндр

,

Электрическая система линейного движения
Оставьте сообщение
Характер продукции



1.ОперрациональныйППринцип





Наименование продукта Сервоэлектрический цилиндр No модели TJER380
Производитель TONGJIN PRECISION Цвет изделия, как показано
Тип продукта Ручное/автоматическое Настраивать или нет Настраиваемое

TJER380 Линейный / Foldback Точный электрический цилиндр 0

2. Определение модели продукта







Пример:TJER220 S800 В. R 05 А. М В 20 05 0 P11 О/С N/P



TJER220—Серия No.


TJER160

TJER190

TJER220

TJER250

S800 ¢Эффективный удар



TJER160:50 ~ 1500 мм

TJER190:50~2000 мм

TJER220:50 ~ 2500 мм

TJER250:50~3000 мм

B ̇Тип винта


A: Acme винт

B: Шаровой винт

C:Шруб на роликах

R ̇Антиротация


R: С

T: без

05—Свинцовый свинец
TJER160:10,20 мм

TJER190:10,20 мм

TJER220:10,20 мм

TJER250:10,20 мм

А ЬТип установки двигателя
А:Линейка

B: Параллельно

М—Тип установки цилиндра



M1:Двойная боковая установка

M2:Подставка для боковых поворотных механизмов

M3:Установка переднего фланца

M4:Установка заднего фланца

M5:Задняя клавиатура

M6:Установка заднего вала

MX:Конфигурация



В¢грузкаВОтношениеТип



C1:Мужчина

C2:Женщина

C3:У-штурвал

C4:Завеса головки шара

CX: на заказ

20—Сила



01100 Вт

02200 Вт.

04400 Вт

08:750 Вт

101000 Вт

202000 Вт

30: 3000 Вт

05 ¢Соотношение уменьшения


03Три к одному.

05Пять к одному.

10Десять к одному.

20Двадцать к одному.

2—NumberОfЛподражатьSведьмы



(по умолчанию обычно открыт переключатель NPN)

О/С—Предельные переключатели



O: Обычно открыто

C: Обычно близко



N/P—Тип датчика



N:NPN

П: ПНП







Марка:

1Чтобы обеспечить эффективный ход, два конца должны быть зарезервированы на 5 мм.

2Датчик не может быть установлен на одной стороне двигателя, если двигатель установлен параллельно.

TJER380 Линейный / Foldback Точный электрический цилиндр 1





3. Электрический сервоцилиндровой приводной момент

Спецификация винта 16025



Стандартная номинальная мощность двигателя KW

 22



Номинальный крутящий момент двигателя N·m

 140



Номинальная скорость двигателя r/min

 1500
Коэффициент уменьшения 20



Стандартная номинальная тяга двигателя kN

 60



Стандартная номинальная скорость двигателя в мм/с

 31



Точность повторного позиционирования в мм

 ± 0,02 / ± 0.03



Максимальное эффективное движение в мм

 4800



Максимальная тяга нагрузки kN

 600



Максимальная скорость расширения мм/с

 625



Выключатель близости

E2E-X10D1-N-2M

Тип вытяжки проволоки NPN номинально открытая длина линии 2M

E2E-X10D2-N-2M

Тип вытяжки проволоки PNP обычно закрытая длина линии 2M







4. Приложения

Области применения Военное оборудование, экспериментальное и рекреационное оборудование, пищевые и медицинские машины и оборудование и другое производственное оборудование.





(1) Военное оборудование:радар, ракетный установщик, подвижная платформа бронированных транспортных средств, специальное оборудование и другое военное оборудование для военных кораблей и самолетов, люк,открытие, регулирование высоты сиденья, система отслеживания оружия,актуатор,экспериментальная подъемная поддержка, танковая артиллерия, регулирование высокого и низкого направления действия, толчок ракетного топлива, открытие двери печи и т.д.



(2) Специальное оборудование:производственная линия промышленной автоматизации, сборочная линия, логистическая передача, подъемная платформа, диспетчер, диспетчер клапанов, манипулятор координат,механическое оборудование CT нож Кама, пищевая и фармацевтическая промышленность, станки с ЧПУ, упаковочные машины промышленности, автомобильный электронный пресс, текстильное оборудование, намотка, индексация, управление положением штампов, зажим, бурение,позиционирование.



(3) Экспериментальное оборудование: симуляционная платформа, испытательная площадка, волновая машина, испытательное оборудование и т.д.



Этот тип особенно подходит для:

Сервопрессы, производственная линия сборки двигателей и вы также можете купить наше программное обеспечение сервопрессов вместе.



5Почему вы выбрали нас?




1Компактная структура и небольшие габариты.

2Высокая жесткость, низкая инертность и быстрая реакция.

3Высокая надежность и длительный срок службы.

4. экономия энергии и меньше шума.

5Удобная сборка и эксплуатация, простое обслуживание.

6Один год гарантии качества, пожизненное обслуживание.
